（Ⅰ）吊桿卷揚機工作原理

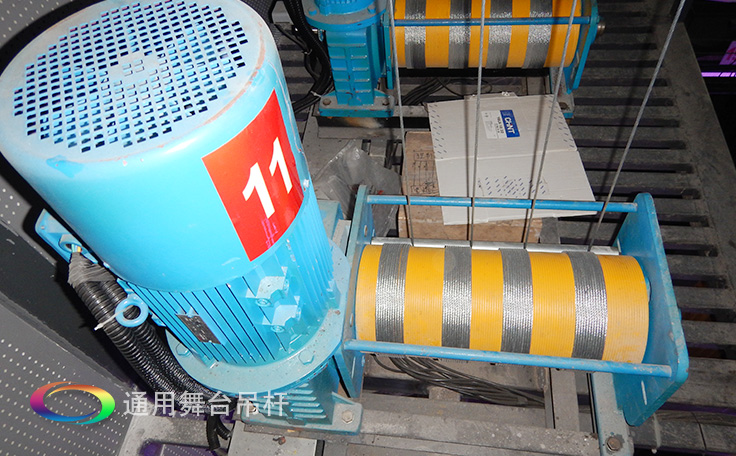

吊桿卷揚機采用2.2/3kw低噪音交流電動機，通過蝸輪減速機驅動繩鼓，同時卷起四條鋼絲繩，再通過滑輪組使吊桿上升或下降。
（Ⅱ）組成
舞臺電動卷揚吊桿由吊桿卷揚機、導向滑輪、吊點滑輪、控制臺、自動吊桿定位器、安全限位開關、鋼管（桿體）、鋼絲繩，鋼絲繩緊固件及其它附件組成。
（Ⅲ）電氣控制系統工作原理
電氣控制系統的主回路是由
舞臺吊桿控制臺中的空氣開關保護電路，交流接觸器和卷揚機的電動機以及安全限位開關組成。吊桿控制臺內部裝有總控電源交流接觸器，過流保護，短路保護的熔斷器，熱繼電器，以及沖頂保護、分路控制運行的交流接觸器等。各分路裝有指令開關按鈕（上行、下行、停止三個位）。
（Ⅳ）注意事項
1、起動按鈕，停止按鈕，可以控制吊桿上升或下降，吊桿的上下具有限位控制功能，也可以控制對開幕的開、閉及自動限位等功能。
2、開機：啟動控制柜內的空氣開頭，這時三相電源指示燈亮（紅、綠、黃三色），檢查電壓指示是否正常，然后打開控制臺面的電鎖開關，啟動總電源按鈕，這時總控交流接觸器吸合工作，如需使用那一道單路吊桿，就啟動那一路的單路控制按鈕即可。也可任意同時使用幾道吊桿的上升或下降。
3、為了更進一步考慮安全，在吊桿控制臺上設有沖頂保護電路（也就是雙重保護）。在控制臺的操作面板上設有一只按鈕復位開關，在使用過程中按鈕開關處于正常工作（也就是沖頂保護）。當舞臺吊桿在使用過程中由于限位開關失控或損壞，當?shù)鯒U上升至限位開關時，限位失靈，繼續上升。這時沖頂保護就起到二級保護作用。當?shù)鯒U上升至沖頂保護開關時，控制臺總控交流接觸器控制回路釋放，接觸器總電源關閉，所有分路的吊桿都不能上下運行。這時應將控制臺面板上的按鈕開關按下，再啟動總控制按鈕，總控接觸器吸合工作。這時首先將已沖頂?shù)牡鯒U按一下下降按鈕，待吊桿降至安全位時松開復位按鈕。待排除此吊桿的故障或暫停使用該吊桿等演出結束后再進行修復，這時總控接觸器釋放，然后再按一下啟動按鈕恢復正常工作。
4、所有電動卷揚機、控制臺必須接地。
